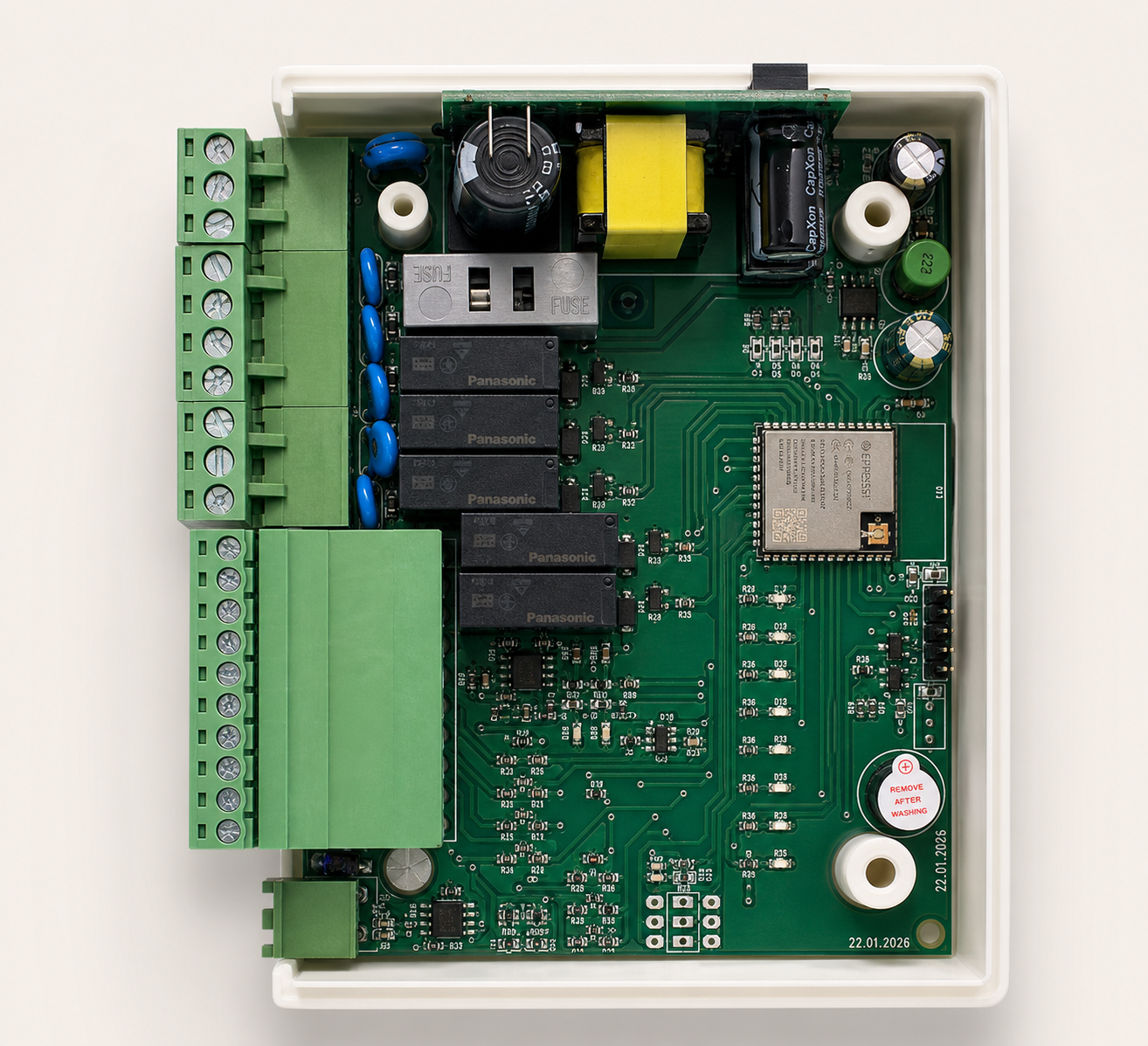

Cihaz mimarisi
Fan coil kontrolü için gerekli I/O yapısı tek platformda tanımlıdır.
Fan çıkışları
F1, F2 ve F3 ile low, medium ve high kademe fan kontrolü uygulanır.
Vana çıkışları
R1 ve R2 ile ısıtma ve soğutma tarafı ayrı ayrı sürülebilir.
EC fan sürüşü
AO1 üzerinden EC fanlar için 0-10V referans çıkışı verilir.
Yardımcı analog çıkış
AO2, seçilen senaryoya göre oransal vana, damper veya yardımcı referans olarak atanabilir.
Sensör yapısı
Oda sıcaklığı, NTC2, nem ve hava kalite bilgileri aynı kontrol yapısına girer.
Kontak yapısı
Taşma, pencere, oda boş/dolu, mevsim, donma, yangın ve BMS bilgileri aynı ünitede toplanır.
Mod yapısı
2-boru ve 4-boru fan coil yapıları için dört temel cihaz modu seçilebilir.
Tek serpantinli uygulamalarda röleli fan ve on/off vana kontrolü için kullanılır.
Tek serpantinli uygulamalarda EC fan ve oransal vana kontrolü ile birlikte çalışır.
Isıtma ve soğutma tarafları ayrı olan uygulamalarda iki vana çıkışı ayrı ayrı yönetilir.
Çift serpantinli uygulamalarda EC fan ve iki oransal taraf ile daha hassas kontrol sağlar.
Çalışma mantığı
Fan, vana ve set mantığı sistem moduna göre ayrı ayrı yönetilir.
Fan Kontrol
- 3 hızlı fan kontrol: Low, medium ve high fan kademeleri röle çıkışları ile yönetilir.
- Kademeli geçiş: Sıcaklık farkına bağlı fan kademe geçişleri otomatik uygulanabilir.
- Oransal fan: EC fan seçildiğinde AO1 üzerinden minimum ve maksimum sınırlarla 0-10V kontrol verilir.
- Fan gecikmesi: Fan çalışması, vana açılması ve kademe geçişleri parametreye bağlı sürelerle koordine edilir.
Batarya Kontrol
- İsıtma tarafı: Isıtma modunda R1 veya seçili vana çıkışı talebe göre kontrol edilir.
- Soğutma tarafı: Soğutma modunda R2 veya seçili vana çıkışı talebe göre kontrol edilir.
- Auto mantığı: Isıtma ve soğutma seçimi set değeri ile oda değeri arasındaki farka göre belirlenir.
- Mevsim geçişi: 2-boru uygulamalarda changeover girişi veya NTC2 bilgisi aktif yön bilgisini oluşturur.
MQTT ve otomasyon
Fan coil durumunu yayınlayın, komutları uzaktan uygulayın.
MQTT yapısı ile çalışma modu, sistem modu, set değeri, oda sıcaklığı, uyarılar ve alarmlar merkezi otomasyon tarafına aktarılabilir.
Aynı yapı üzerinden fan komutu, vana komutu, set değeri ve sistem modu uzaktan uygulanabilir. Web panel, Modbus RTU, Modbus TCP, Wi-Fi ve MQTT birlikte kullanılabilir.
Koruma ve saha mantığı
Alarm ve uyarı durumları saha davranışını doğrudan etkiler.
Donma koruma
Donma durumunda fan kapatılabilir, soğutma tarafı kesilebilir ve ısıtma tarafı koruma mantığı ile açık tutulabilir.
Taşma ve yangın
Taşma ve yangın gibi kritik bilgiler alarm oluşturarak cihazın emniyet davranışını devreye alır.
Pencere davranışı
Pencere bilgisine göre fan ve vana tarafı tamamen durdurulabilir veya seçilen havalandırma mantığı uygulanabilir.
Oda boş/dolu mantığı
Boş durumda set sapması, standby davranışı veya düşük fan mantığı tanımlanabilir.
BMS start / stop
BMS start bilgisi yoksa cihaz durdurulabilir ve bu durum uyarı olarak raporlanabilir.
Filtre bakım takibi
Fan çalışma süresi izlenir, filtre bakım eşiği geldiğinde servis uyarısı üretilir.
Devreye alma
Web panel ile senaryo, fan, vana ve koruma parametreleri sahada hızlıca ayarlanabilir.
Senaryo seçimi
Hazır senaryolar veya custom yapı ile fan, vana, sensör ve koruma davranışları tek seferde yüklenebilir.
Zaman parametreleri
Fan gecikmesi, fan kademe geçişi, vana bekleme süresi ve minimum vana açık kalma süresi ayrı ayrı tanımlanabilir.
Sensör kaynağı
Oda sensörü, NTC2 yardımcı rolü, nem ve hava kalite kaynakları uygulamaya göre seçilebilir.
