Cihaz mimarisi
IGK cihazı için gerekli fan, damper, ısıtma, soğutma ve sensör I/O yapısı tek kartta toplanır.
Ana kart ve klemens yapısı

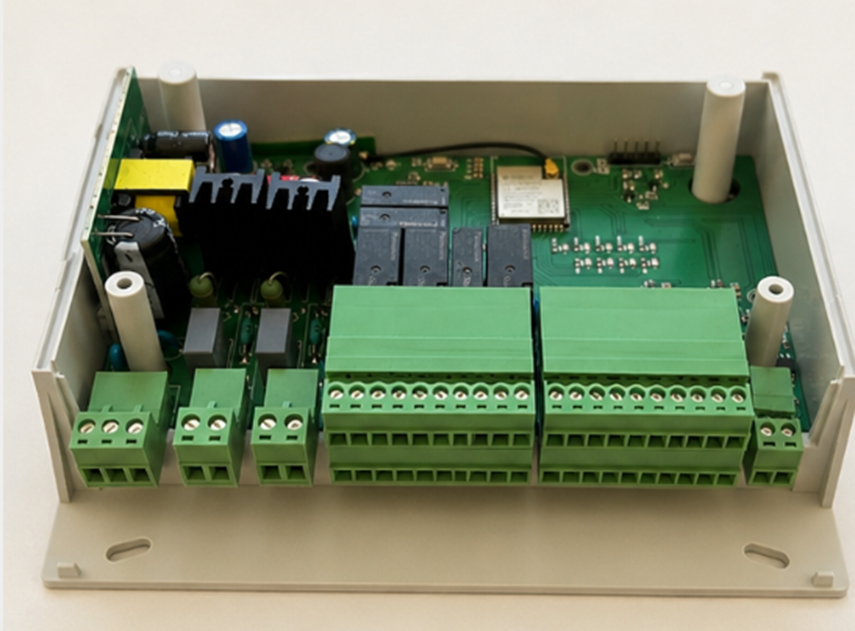

Kutu içi montaja hazır IGK ana kartı
Geniş klemens yapısı, röle çıkışları, güç katı, Wi‑Fi/BLE haberleşme modülü ve servis bağlantıları aynı kart üzerinde konumlandırılır.
Fan çıkışları
Çıkış 1 VNT üfleme fanı, Çıkış 2 ASP egzoz fanı olarak çalışır; triyak ve 0-10V fan sürüşü desteklenir.
Bypass damperi
K1 damper açık/kapalı röleleri ile bypass kanalı yönetilir; damper hareket süresi parametre olarak ayarlanır.
Isıtıcı kademeleri
Tek, iki ve üç kademeli elektrikli ısıtıcı senaryoları; ön ısıtıcı ve fan soğutma süresi ile birlikte çalışır.
Rotor ve kompresör
Rotorlu ve kompresörlü HRV uygulamalarında minimum duruş, minimum çalışma ve hava akışı koşulları korunur.
Sensör yapısı
NTC1 taze hava, NTC2 üfleme, NTC3 oda/egzoz, donma, batarya, ön ısıtıcı ve kompresör rolleri tanımlanabilir.
BMS ve saha girişleri
Enable-BMS, fan dönüş, filtre kirli ve yangın bilgileri saha davranışını ve alarm maskesini doğrudan etkiler.
Senaryo yapısı
Farklı HRV konfigürasyonları için 25 hazır çalışma senaryosu seçilebilir.
Termostatlı veya termostatsız tek, iki ve üç kademeli ısıtıcı/fan uygulamalarını kapsar.
ASP ve VNT birlikte çalışırken rotor devreye alınır; bypass, donma ve hata koşullarında durdurulur.
Isıtma vanası, soğutma vanası, ön ısıtıcı ve harici soğutucu/DX talebi birlikte yönetilebilir.
Kompresör, dört yollu vana, rotor ve elektrikli ısıtıcı kombinasyonları otomatik talep mantığıyla çalışır.
Akıllı bağlantı ve kullanıcı deneyimi
IGK; web, mobil, iPhone uyumu, haftalık program ve çoklu dil desteğiyle sahada kolay kullanılır.
Wi‑Fi bağlantı
Yerel web panel, mobil ekran ve MQTT bağlantısı için cihaz Wi‑Fi ağı üzerinden erişilebilir yapıdadır.
BLE desteği
Bluetooth Low Energy altyapısı, yakın mesafe devreye alma ve servis senaryoları için hazır tutulur.
Haftalık program
Konfor, ekonomi ve çalışma zamanları haftalık takvim mantığıyla planlanabilir.
iPhone uyumu
Mobil uyumlu web arayüzü iPhone ve tablet ekranlarında cihaz takibi ve temel komutlar için kullanılabilir.
Çoklu dil
Türkçe, İngilizce, Rusça, İspanyolca ve Arapça arayüz seçenekleriyle farklı pazarlara uyum sağlar.
Web ve mobil kontrol
Fan, oda seti, bypass, alarm ve çalışma durumu web ve mobil arayüzlerden izlenebilir.
Çalışma mantığı
Fan, damper, ısıtıcı ve kompresör davranışı sensör, set değeri ve koruma durumlarına göre koordine edilir.
Hava akışı ve ısıtma
- Fan eşleşmesi: VNT üfleme ve ASP egzoz çıkışları fiziksel terminal eşleşmesine göre sürülür.
- Isıtıcı bloklama: Damper/fan hazır değilse, fan dönüş yoksa veya aktif hata varsa ısıtıcı kapatılır.
- Ön ısıtıcı: Donma önleme sıcaklığına inildiğinde senaryoya göre ön ısıtıcı mevcut hava akışıyla kullanılır.
- Fan run-on: Isıtıcı kapandıktan sonra fan soğutma süresi ile rezistans güvenliği korunur.
Kompresör ve rotor
- Otomatik kompresör: Kompresör talebi oda sıcaklığı ve set değeri karşılaştırılarak üretilir.
- Minimum süreler: Kompresör minimum duruş, minimum çalışma ve vana yön değiştirme süreleri korunur.
- Rotor koşulu: Rotor ancak iki fan çalışırken ve hava akışı doğrulandıktan sonra devreye girer.
- Güvenli duruş: Donma koruması, sensör/fan hatası, BMS stop veya yangın alarmı çıkışları durdurabilir.

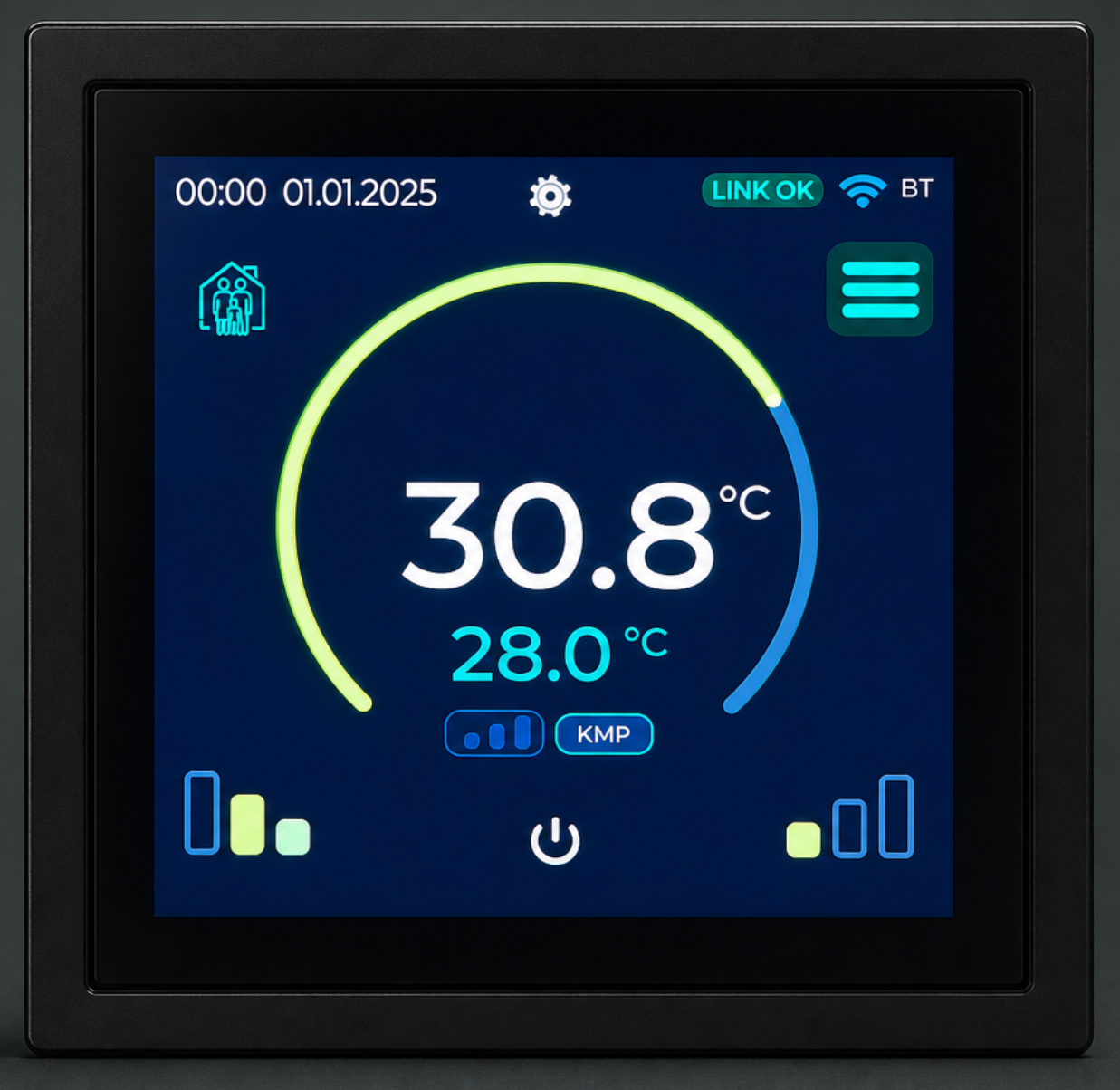

IGK oda ekranı
4'' dokunmatik oda ekranı, IGK ana kartına kablo çekmeden lokal kontrol sağlar.
HRV oda ekranı; anlık oda sıcaklığını, set değerini, fan seviyelerini, kompresör durumunu, Wi-Fi/Bluetooth göstergelerini ve ana kart bağlantı bilgisini kullanıcıya sade bir arayüzle sunar. Ekran ile IGK ana kartı arasında kontrol kablosu gerekmez; haberleşme kablosuz olarak kurulur.
LINK OK
Ekran ile IGK ana kartı arasında kablo bağlantısı yoktur. Oda ekranı, ana kartla kablosuz haberleşir.
MQTT ve otomasyon

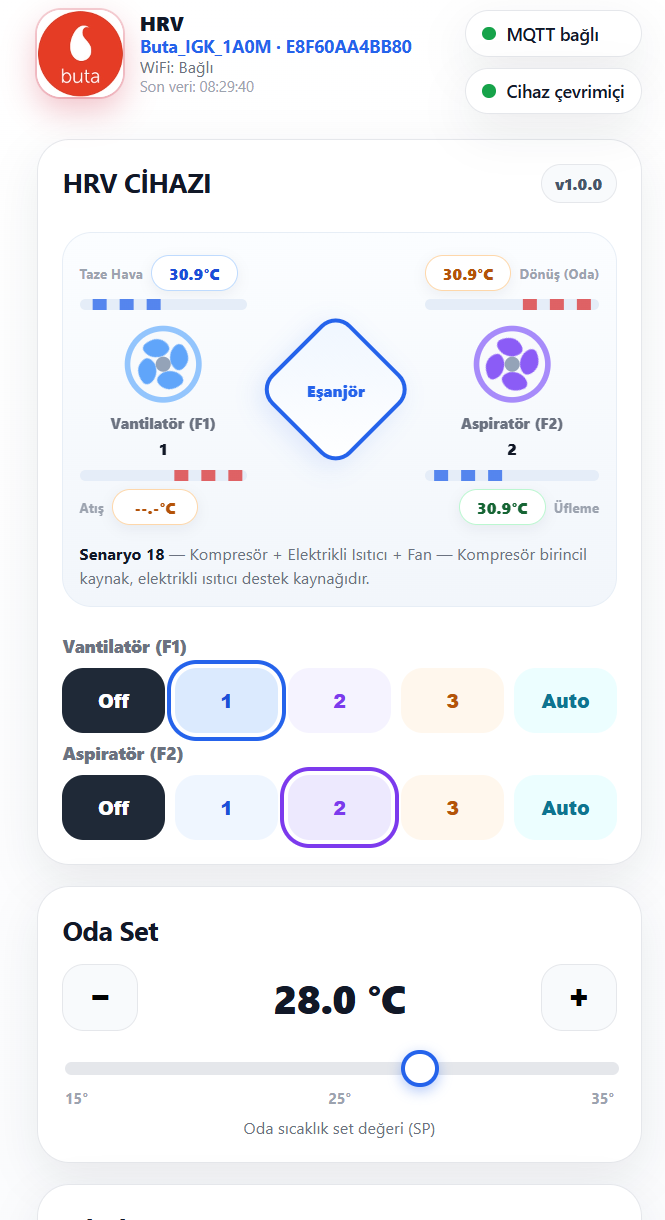

Web ve mobil üzerinden IGK cihazınızı izleyin, ayarlayın ve kontrol edin.
MQTT altyapısı sayesinde IGK cihazı web arayüzünden ve mobil ekrandan uzaktan izlenebilir. Fan kademeleri, oda set değeri, bypass damperi, ısıtıcı, kompresör durumu ve alarm bilgileri aynı arayüz üzerinden takip edilebilir.
Web panel, Modbus TCP, Modbus RTU, Wi-Fi ve MQTT aynı canlı durum modelini kullanır. BMS entegrasyonu, uzaktan servis ve mobil kullanıcı arayüzü aynı cihaz verisine erişir.
Koruma ve saha mantığı
Alarm, donma, filtre ve BMS girişleri cihazın saha davranışını doğrudan belirler.
Donma koruma
Ön ısıtıcı yoksa kritik donma durumunda VNT durur, ASP güvenli egzoz oranıyla çalıştırılır.
Yangın davranışı
Yangın alarm senaryosu fanları durdurma, egzoz çalıştırma veya BMS alarm bildirimi olarak seçilebilir.
Filtre uyarısı
Filtre kirli girişi aktif olduğunda web panel, MQTT ve Modbus tarafına uyarı bilgisi aktarılır.
Fan dönüş doğrulama
AIN1 fan dönüş girişi seçilirse fan çalışması hava akışı koşullarında doğrulama kriteri olur.
BMS start / stop
Enable-BMS girişi cihaz çalışma izni için kullanılır; stop durumunda çıkışlar güvenli moda alınır.
Hata maskesi
Sensör, fan geri bildirimi, donma, üst sıcaklık ve konfigürasyon hataları 32-bit hata maskesiyle raporlanır.
Devreye alma
Web panel ile senaryo, haberleşme, fan sınırları ve sensör kalibrasyonları sahada hızlıca ayarlanabilir.
Senaryo seçimi
25 hazır senaryo üzerinden cihazın çıkış haritası, sensör rolleri ve kontrol davranışı tek işlemle yüklenir.
Haberleşme ayarları
MQTT URI, kullanıcı bilgileri, Modbus TCP portu, RTU slave ID, baud, parity ve stop bit ayarlanabilir.
NTC kalibrasyon
NTC kazanç, offset, beta, R0 ve seri direnç değerleri giriş bazında düzenlenebilir.
