Teknik Doküman
MQTT PLC 96x96 Model Ailesi
Kompakt 96x96 mm panel yapısı, zengin giriş-çıkış seçenekleri, MQTT destekli haberleşme ve esnek kontrol kabiliyetiyle MQTT PLC 96x96; makine, proses ve bina otomasyon uygulamaları için güçlü ve kolay entegre edilebilir bir kontrol çözümü sunar.
Genel Bilgi
PLC 96x96 Modelleri
PLC_96x96_1
- Röle çıkışı5 adet
- Dijital giriş (DIN)7 adet
- Analog giriş4 adet
- NTC girişi2 adet
- 4-20 mA çıkışı2 adet
- 0-10 V çıkışı2 adet
- HaberleşmeRS485
PLC_96x96_2
- Röle çıkışı5 adet
- Dijital giriş (DIN)7 adet
- Analog giriş4 adet
- NTC girişi2 adet
- 4-20 mA çıkışı2 adet
- 0-10 V çıkışı2 adet
- Loadcell girişi2 adet
- PT1000 girişi2 adet
- HaberleşmeRS485
PLC_96x96_3
- Röle çıkışı12 adet
- Dijital giriş (DIN)7 adet
- Analog giriş4 adet
- NTC girişi8 adet
- 4-20 mA çıkışı2 adet
- 0-10 V çıkışı2 adet
- HaberleşmeRS485
PLC_96x96_2 modeli, standart giriş ve çıkışlara ek olarak 2 loadcell ve 2 PT1000 girişi içerir. PLC_96x96_3 modeli ise 12 röle ve 8 NTC girişiyle daha yüksek kapasiteli uygulamalar için tasarlanmıştır.
Ortak Teknik Özellikler
| Özellik | Değer | Açıklama |
|---|---|---|
| Giriş Beslemesi | 220 V AC veya 24 V AC/DC | Cihaz beslemesi uygulamaya göre 220 V AC ya da 24 V AC/DC seçenekleriyle kullanılabilir. |
| Ekran | 4" TFT LCD, 480x480 piksel | Renkli TFT LCD ekran ile lokal izleme, kontrol ve konfigürasyon arayüzü sağlanır. |
| RS485 Haberleşme | Var | Modbus RTU veya saha haberleşme uygulamaları için RS485 arayüzü. |
| WiFi | Var | Kablosuz ağ bağlantısı, izleme veya uzaktan erişim uygulamaları için kullanılabilir. |
| MQTT | Var | IoT, uzaktan izleme, veri toplama ve bulut/yerel sunucu entegrasyonları için MQTT haberleşme desteği bulunur. |
| BLE | Var | Bluetooth Low Energy ile yakın mesafe konfigürasyon, veri aktarımı ve BLE sensör ekleme desteği. |
Örnek Uygulamalar

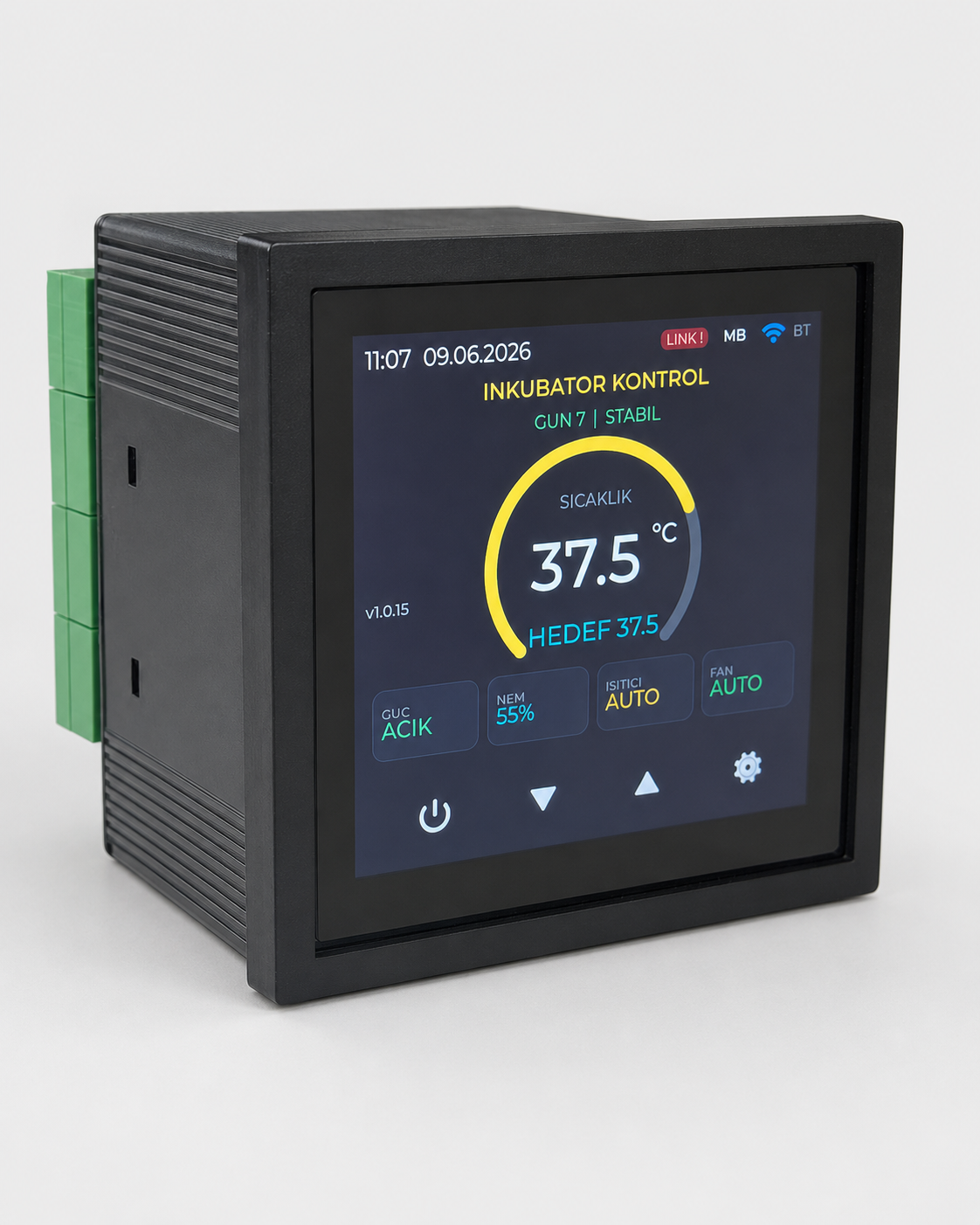

İnkübatör Kontrolü
Sıcaklık, nem, ısıtıcı ve fan durumu tek ekranda izlenebilir.
Hedef sıcaklık ve proses durumu operatör tarafından kolayca takip edilir.
Stabil çalışma bilgisi, kuluçka günü ve alarm durumları panel üzerinden görülebilir.
İnkübatör uygulamalarında hassas kontrol ve lokal izleme için uygundur.
Kazan Dairesi Otomasyonu
Kazan suyu, dönüş sıcaklığı ve basınç değerleri anlık izlenebilir.
Pompa, brülör ve üç yollu vana durumları proses ekranı üzerinde gösterilir.
Animasyonlu akış gösterimi operatörün sistemi daha hızlı anlamasını sağlar.
Kazan dairesi otomasyonlarında merkezi kontrol paneli olarak kullanılabilir.

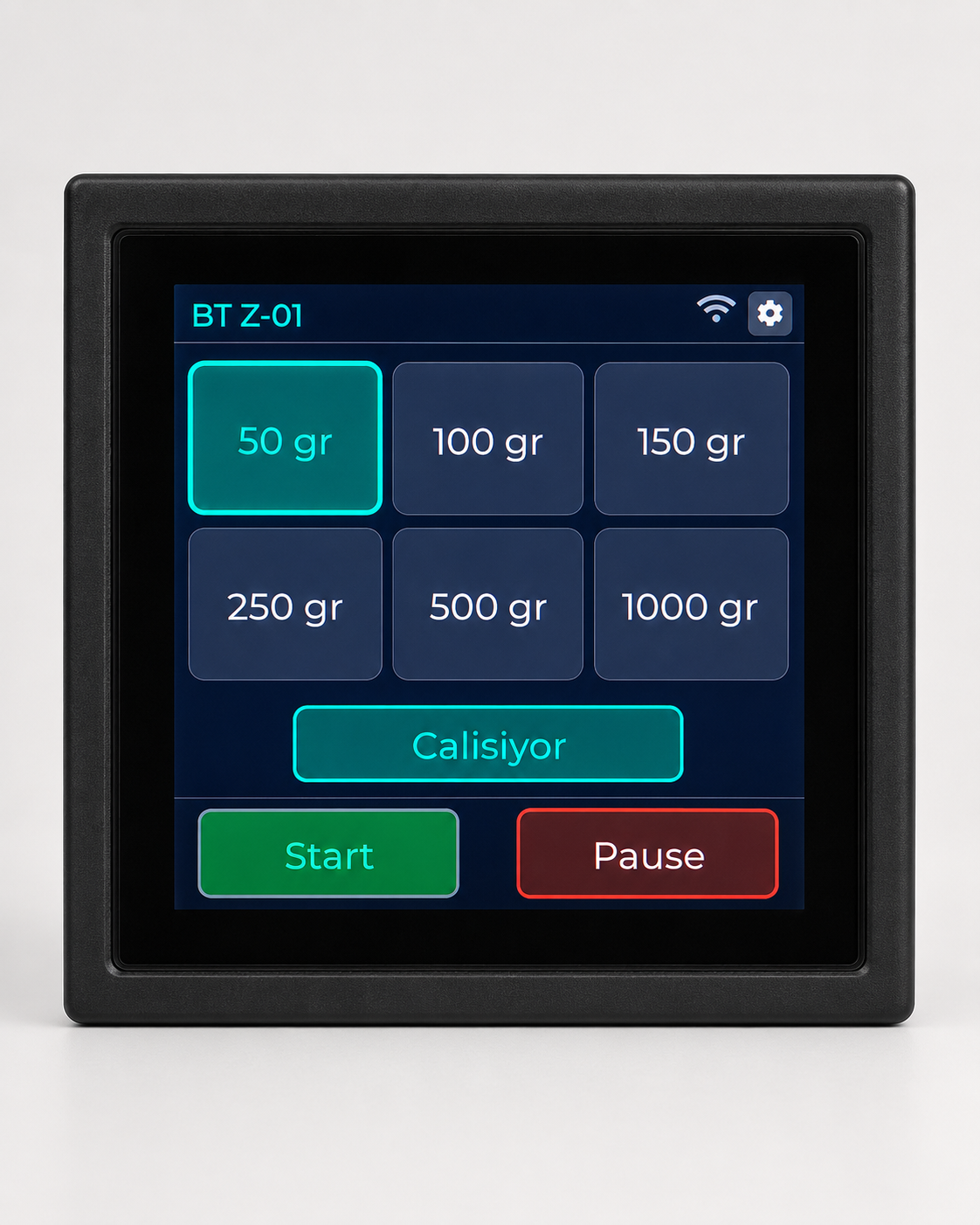

Dozajlama Kontrolü
Sıvı, kimyasal veya katkı maddesi dozajlama prosesleri hassas şekilde kontrol edilebilir.
Pompa, vana ve analog çıkışlar kullanılarak miktar veya süre bazlı dozaj yapılabilir.
Set değeri, anlık miktar ve çalışma durumu operatör ekranında net olarak gösterilir.
Tekrarlanabilir üretim ve proses güvenliği gerektiren uygulamalar için uygundur.

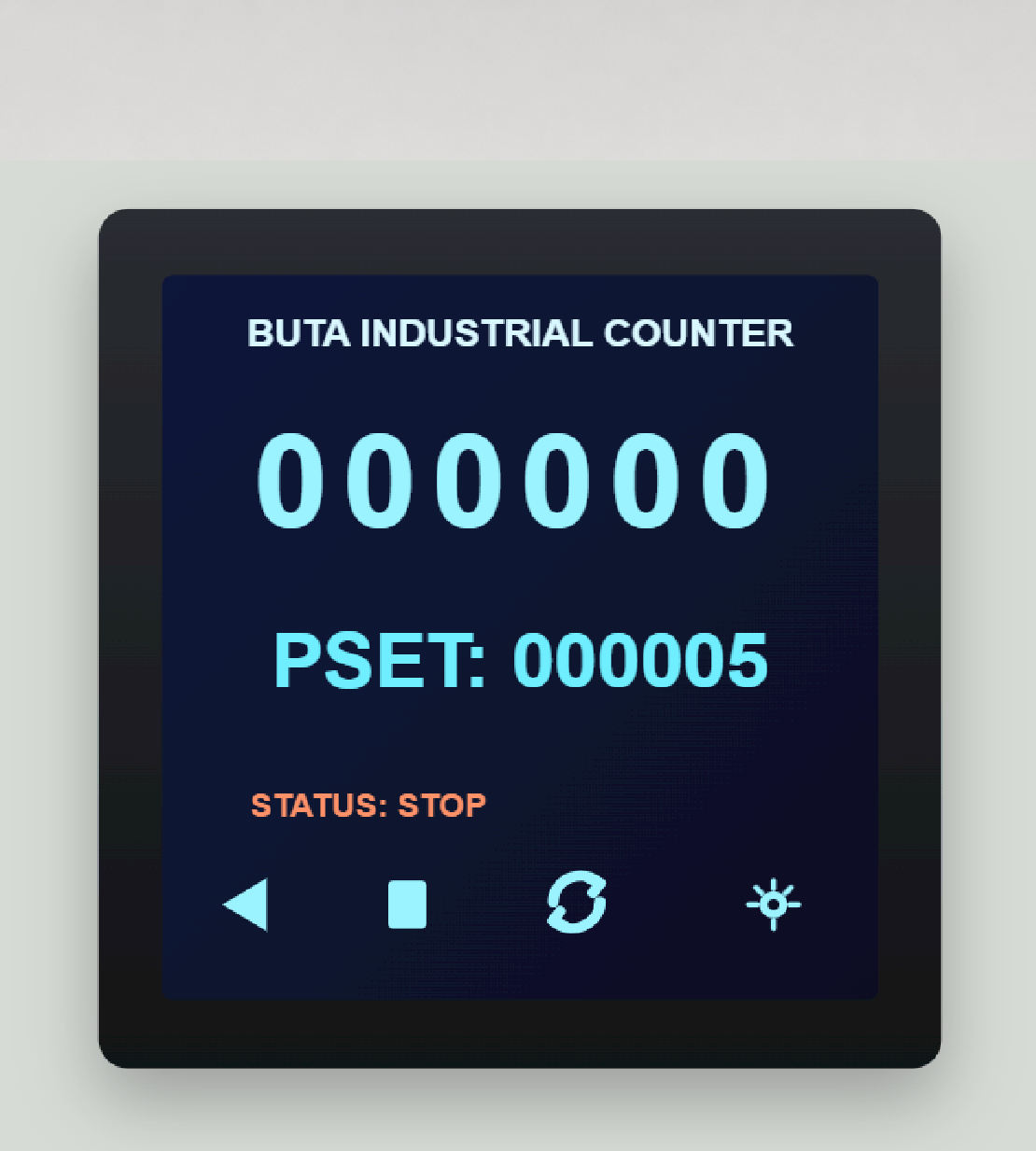

Sayıcı Uygulaması
Üretim adetleri, darbe sinyalleri veya makine çevrimleri kolayca sayılabilir.
Hedef adet, anlık sayım ve hız bilgisi operatör tarafından tek ekranda takip edilir.
Dijital girişler ile sensör, encoder veya switch sinyalleri sayım kaynağı olarak kullanılabilir.
Paketleme, konveyör ve seri üretim hatları için pratik bir kontrol çözümü sunar.

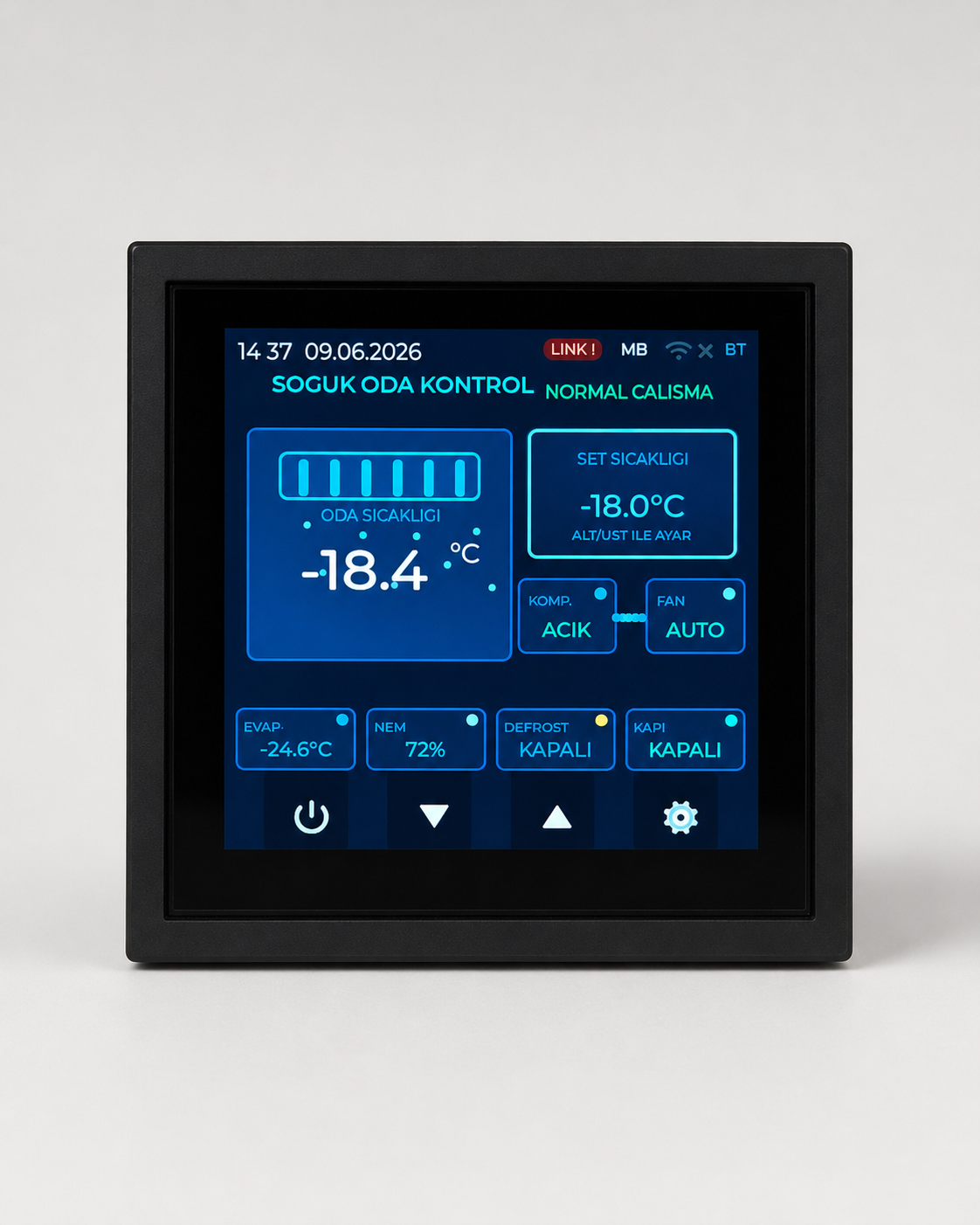

Soğuk Oda Kontrolü
Oda sıcaklığı, evaporatör sıcaklığı, nem ve kapı durumu ekrandan izlenebilir.
Kompresör, fan ve defrost çıkışları otomasyon senaryosuna göre kontrol edilir.
Set sıcaklığı lokal ekrandan değiştirilerek soğutma prosesi hızlı şekilde ayarlanabilir.
Gıda, depo ve endüstriyel soğutma uygulamaları için kompakt bir kontrol paneli sunar.

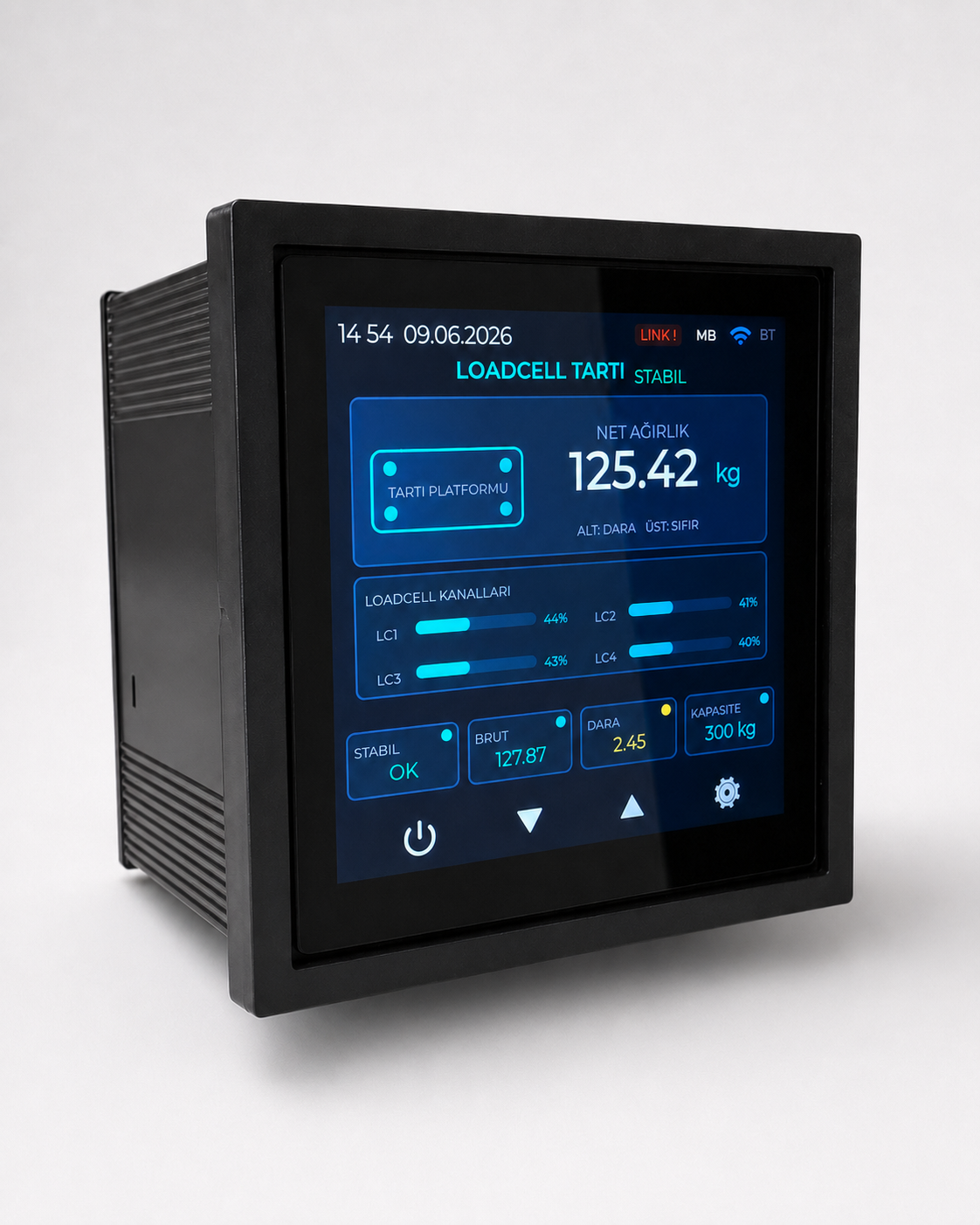

Tartı ve Loadcell Ölçümü
Loadcell girişleri ile ağırlık, kuvvet veya silo seviye ölçümü yapılabilir.
Net ağırlık, brüt ağırlık, dara ve stabil durum bilgileri panelde büyük ve okunaklı gösterilir.
Çoklu loadcell kanalları ile yük dağılımı izlenerek mekanik dengesizlikler takip edilebilir.
Dolum, tartım, dozajlama ve proses kontrol uygulamalarında kullanılabilir.
Notlar
| Doküman Bilgisi | MQTT PLC 96x96 | Teknik özellikler, proje ihtiyacına ve seçilen donanım konfigürasyonuna göre uyarlanabilir. |
