← Çözümlere dön Akıllı sera otomasyonu

Seranızın nabzı,
MQTT üzerinden anlık.

Sıcaklık, hava ve toprak nemi, pH, ağırlık ve diğer kritik verileri PLC96x96 ile tek noktada toplayın. Veriler MQTT broker'a yayınlansın; sınır aşıldığında sistem sizi beklemeden uyarsın.

Projenizi konuşalım ↗ Ölçümleri inceleyin

✓ 7/24 veri akışı
✓ Ayarlanabilir alarm eşikleri
✓ Geçmiş veri ve raporlama

MQTT bağlı

Sıcaklık24.6 °C

Besin çözeltisi6.42

Saksı ağırlığı2670 g

Canlı örnek veriMQTT akışı aktif

Hava nemi68%Normal

Toprak nemi54%Normal

pH6.42Hedefte

Saksı ağırlığı2670 g−35 g

Tek noktadan ölçüm

Bitkinin ihtiyacı olan
her veri aynı sistemde

Sahadaki sensörler PLC96x96 üzerinde okunur, ölçeklenir ve anlaşılır MQTT topic'leriyle sunucuya gönderilir. İhtiyaca göre yeni ölçüm noktaları sisteme eklenebilir.

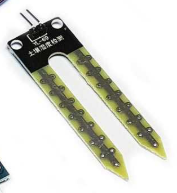

Toprak nemi

Çatal tip nem probundan alınan değerle sulama ihtiyacını izleyin; kuru toprak eşiğinde alarm üretin veya otomatik sulama senaryosunu başlatın.

✓ Kuru ve ıslak eşikler yetiştirilen bitkiye ve kullanılan toprak karışımına göre sahada ayarlanır.
✓ Farklı saksı veya bölgeler ayrı MQTT topic'leri üzerinden bağımsız takip edilebilir.
✓ Nem değişim grafiği; sulamanın ne zaman başladığını, ne kadar sürdüğünü ve toprağın kuruma hızını gösterir.

Yıllık bakımÇatal tip prob, saha bakım planı kapsamında yılda bir kez yenisiyle değiştirilir. Yoğun kullanımda oksitlenme veya ölçüm sapması görülürse değişim daha erken yapılır.

sera/bolge-1/toprak-nemi

12 ay planlı değişim Prob kısmını toprağa yerleştirin; elektronik kartı su ve yoğun nemden koruyun.

Sıcaklık ve hava nemi

Sera içi sıcaklık ile bağıl nemi birlikte takip edin. Don, aşırı sıcaklık veya yüksek nem riskini erkenden görün.

Sıcaklık24.6 °C

Bağıl nem%68

Son 24 saat

Min. 21.8 °C / %61Maks. 26.4 °C / %73

sera/iklim/sicaklik sera/iklim/nem

AD1131B ile pH ölçümü

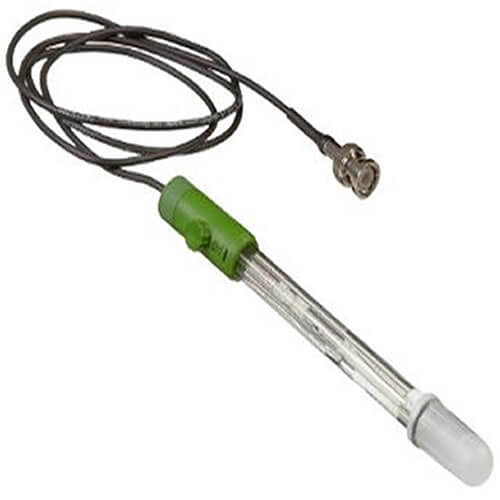

Yeniden doldurulabilir cam gövdeli, çift bağlantılı AD1131B elektrot; 1 m kablosu ve BNC konnektörüyle besin çözeltisinin pH değerini sürekli izler.

ADWA AD1131B ADWA AD1131B cam gövdeli pH elektrodu

İki noktalı kalibrasyon nasıl yapılır?

1
Elektrodu saf suyla durulayın, yumuşak ve tüy bırakmayan bir bezle sürtmeden hafifçe kurulayın.
2
Elektrodu pH 7.01 tamponuna daldırın. Değer kararlı hale gelince cihazda ilk kalibrasyon noktasını onaylayın.
3
Tekrar durulayın; sera besin çözeltileri için genellikle pH 4.01, alkali ölçüm aralığı için pH 10.01 tamponuyla ikinci noktayı kaydedin.
4
Son kez durulayıp pH 7.01 tamponunda kontrol edin. Ardından elektrodu ölçüm noktasına yerleştirin.

Bakım: Tampon sıvıları tekrar şişesine dökmeyin. Elektrot ucunu kuru veya saf su içinde bırakmayın; uygun elektrot saklama solüsyonu kullanın.

sera/besin/ph

Ağırlık ve tüketim

Load cell bağlantısıyla saksı ağırlığını hassas şekilde izleyin. Sulama sonrası ağırlığı, gün içindeki su kaybını ve bitkinin su tüketim eğilimini kaydedin.

sera/saksi-1/agirlik

İhtiyaca göre genişletilebilir:

EC / iletkenlik
CO₂
Işık şiddeti
Su seviyesi
Debi
Yaprak ıslaklığı

Uçtan uca veri akışı

Ölçüm sahada başlar,
karar MQTT ile hızlanır.

PLC96x96 sensör değerlerini toplar ve belirlenen aralıklarla MQTT broker'a yayınlar. Merkezi panel bu topic'leri dinleyerek canlı ekranları, geçmiş grafikleri ve alarm kurallarını besler.

MQTT · publish

topic sera/blok-a/besin/ph payload { "value": 6.42, "unit": "pH", "status": "ok" } qos 1 retain true

⌁

SensörlerNem · sıcaklık · pH · ağırlık

▣

PLC96x96Okuma · ölçekleme · yerel kontrol

⌁

MQTT brokerGüvenilir ve hafif veri aktarımı

▥

Panel ve uyarılarCanlı izleme · rapor · bildirim

Kritik durumlarda sessiz kalmaz

Sınır aşıldığında
anında haberiniz olur.

Her sensör için alt/üst eşik, gecikme ve tekrar koşulları tanımlanabilir. Böylece kısa süreli dalgalanmalarla gerçek riskler birbirinden ayrılır.

09:41● ● ●

BUTA Sera · şimdiDüşük toprak nemi

Blok A / Bölge 3 değeri %31'e düştü. Alt sınır: %35.

PLC96x96 çevrimiçi

WEB

Panel bildirimi

Aktif ve geçmiş alarmlar tek ekranda, zaman damgasıyla izlenir.

Kritik olaylar yetkili kişi veya ekip gruplarına iletilebilir.

SMS

İnternet erişimi olmayan anlarda dahi telefonunuza kısa alarm mesajı gelir.

E-posta

Alarm özeti ve periyodik sera raporları otomatik paylaşılabilir.

Bildirim kanalları, proje kapsamı ve kullanılan servis entegrasyonlarına göre yapılandırılır.

Doğru pH, doğru kalibrasyon

AD1131B için
kalibrasyon sıvıları

Güvenilir ölçüm için elektrot düzenli aralıklarla, beklenen ölçüm aralığını çevreleyen taze tampon çözeltilerle kalibre edilmelidir.

Önerilen sıraElektrodu durulayın → pH 7.01 ile sıfır noktası → pH 4.01 veya 10.01 ile eğim kalibrasyonu.

4.01pH

AD7004

pH 4.01 tampon

Asidik aralık kalibrasyonu için.

7.01pH

AD7007

pH 7.01 tampon

Sıfır noktası ve ilk kalibrasyon için.

10.01pH

AD7010

pH 10.01 tampon

Alkali aralık kalibrasyonu için.

CAREbakım

AD7000 · AD70300

Durulama ve saklama

Kontaminasyonu azaltmak ve elektrodu nemli tutmak için.

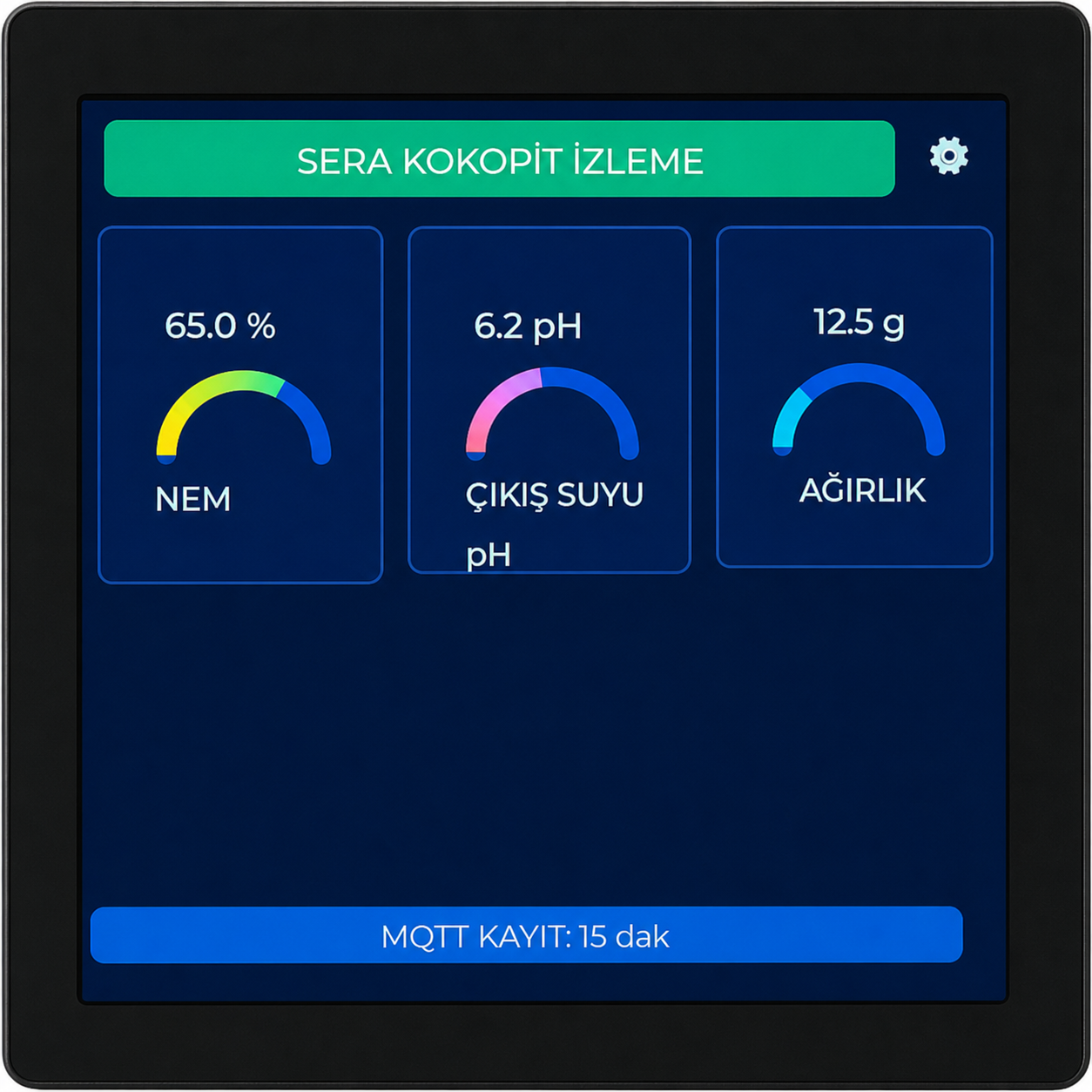

SAHA CİHAZI Sera Kokopit İzleme kontrol ekranı

Sistemin merkezinde PLC96x96

Yerel kontrol ile bulut bağlantısı aynı cihazda

PLC96x96, sera içindeki ölçüm ve kontrol senaryolarının sahadaki merkezidir. İnternet bağlantısı kesilse bile tanımlı yerel otomasyon kuralları çalışmaya devam edecek şekilde projelendirilebilir.

01
Dokunmatik yerel ekranOperatör ölçümleri sahada görür, yetkili ayarları değiştirebilir.
02
MQTT veri yayınıÖlçümler anlamlı topic yapısıyla uzaktaki sunucuya taşınır.
03
Esnek giriş ve çıkışlarSensör, load cell, röle, vana ve pompa senaryolarına göre yapılandırılır.

PLC96x96 ürününü inceleyin →

Seranıza özel keşif

Hangi veriyi ölçmek istediğinizi söyleyin,
uygun sistemi birlikte kuralım.

Sensör adedi, sera bölümleri, bağlantı altyapısı ve alarm senaryolarına göre proje planı oluşturalım.
